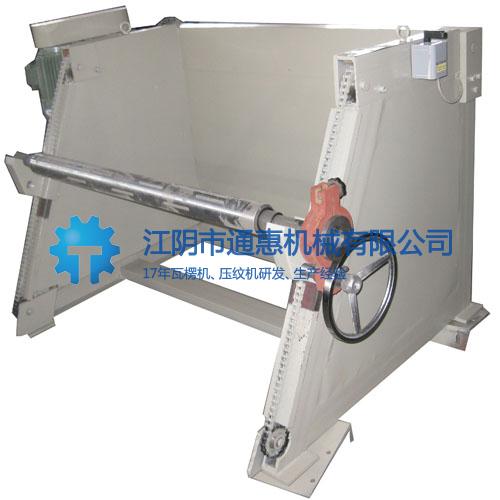

放卷机（单臂有轴支架）
发布者:admin 浏览次数: 发布时间: 2017-07-31 10:33:18
单臂式放卷机，包括支架，在支架上安装有回转轴，并通过回转轴与回转臂铰接，回转臂的前端安装有托座，所述托座上设置有弧形凹槽，用于将卷筒收放于其中，回转臂绕回转轴进行扭转；在回转臂的中部设置有支撑轴，并在支撑轴上铰接一支撑臂，所述支撑臂的另一端铰接在支架的另一滑动回转轴上；所述支撑臂的中部设置有一支撑轴，并通过所述支撑轴与油压缸的缸杆进行铰接，所述油压缸固定在支架内部。通过油压缸的缸杆支撑起支撑臂，并通过几个支撑轴之间的连接关系，实现回转臂的扭转，回转臂的扭转过程中，可以将卷筒收入在托架的弧形凹槽内，并通过回转臂的提升，将卷筒进行放置。
